변압기는 전력을 증감시키기 위해 사용되는 기기로, 주로 발전소나 전력 시스템에 사용됩니다. 제조과정에서는 여러 단계를 거쳐서 제작되며, 주로 코어와 감선의 제작, 절연물의 적용 등이 포함됩니다. 이후 검사과정에서는 각 부품의 정확한 제작을 확인하고 전기적인 성능을 테스트합니다. 아래 글에서 자세하게 알아봅시다.
변압기 제조 과정과 검사 방법을 알아봅시다.
변압기 제조 과정
1. 코어 제작
변압기의 주요 부품인 코어는 주로 실리콘강철 시트로 제작됩니다. 이 시트는 정방향과 역방향으로 교대로 적층해 코어를 형성합니다. 코어 제작 과정에서는 시트를 자르고, 각각의 시트를 정해진 도형으로 구현하여 필요한 개수의 시트 층을 쌓아야 합니다. 이렇게 제작된 코어는 후속 공정에서 감선을 둘러싸고 변압기의 기능을 수행하는 핵심 부품으로 사용됩니다.
2. 감선 제작
코어 제작 완료 후, 변압기에 필요한 감선을 제작하여 코어 주위에 감싸줍니다. 감선은 다양한 재료로 제작되지만 주로 좋은 전기 전도성을 가진 구리로 만들어집니다. 감선은 정확한 규격과 포장 여부, 층 수 등의 요소를 고려하여 제조되어야 합니다. 또한 각 감선 사이의 격리를 위해 절연물을 적용하는 과정도 필요합니다.
3. 절연물 적용
변압기 제조과정에서는 각 부품 및 감선 사이에는 전기 절연을 위한 절연물이 적용되어야 합니다. 이를 위해 절연 시트나 절연 테이프 등을 사용하여 각 부품을 잘 격리시켜야 합니다. 절연물은 변압기 내에서 전기적인 접촉을 방지하고 안전을 보장하기 위해 중요한 역할을 합니다.

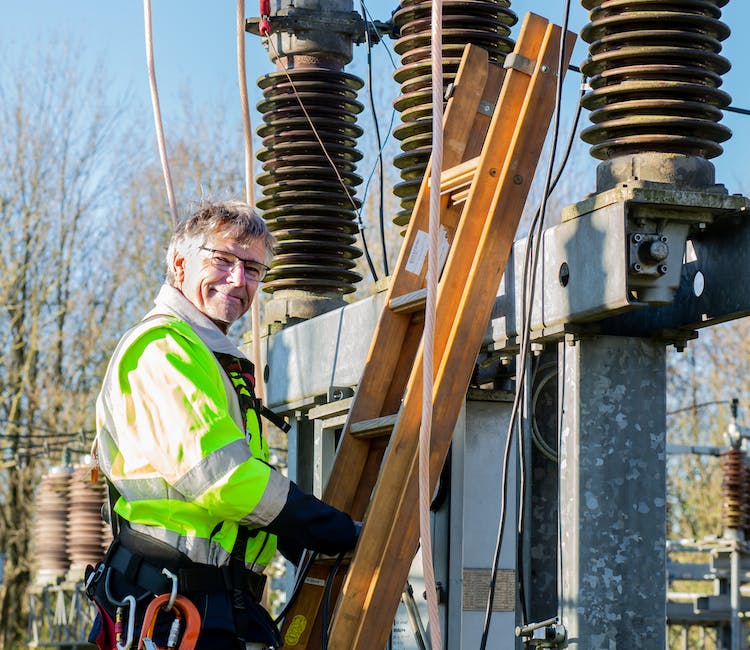

변압기제조
변압기 검사 방법
1. 절연 저항 측정
변압기 제조 후 가장 먼저 검사되는 것은 절연 저항입니다. 각 부품 및 감선 사이의 절연 상태를 확인하기 위해 절연 저항 값을 측정합니다. 저항 값은 특정한 낮은 전압을 가한 후 흐르는 전류를 측정하여 계산됩니다. 이 값은 표준 값과 비교하여 정상적인 절연 상태를 확인할 수 있습니다.
2. 전압 비율 측정
변압기의 기능 중 하나는 입력 전압을 출력 전압으로 증감시키는 것입니다. 따라서 전압 비율은 변압기의 핵심적인 성능을 나타내는 요소 중 하나입니다. 검사 과정에서는 입력 전압과 출력 전압을 각각 측정한 후 비율을 계산하여 기준 값과 비교합니다. 이를 통해 변압기의 전압 변환 성능을 확인할 수 있습니다.
3. 전류 유량 측정
변압기의 다른 중요한 기능은 전류의 변환입니다. 검사 과정에서는 입력 전류와 출력 전류를 측정하여 비율을 계산하여 기준 값과 비교합니다. 이를 통해 변압기의 전류 변환 성능을 확인합니다. 전압 변환과 마찬가지로 정확한 전류 변환은 변압기의 핵심 기능 중 하나이므로 검사 과정에서 특히 중요하게 다루어집니다.
4. 부하 테스트
변압기의 실제 운영 상황과 유사하게 복잡한 부하 상황을 시뮬레이션하여 부하 테스트를 진행합니다. 이를 통해 변압기가 예상되는 환경에서 안정적으로 운영될 수 있는지 확인합니다. 부하 테스트는 변압기의 오버로드 능력, 온도 상승, 효율 등을 평가하며, 필요한 경우 변압기의 성능을 개선할 수 있는 조치를 취할 수 있습니다.
마치며
변압기 제조 과정에서는 코어 제작, 감선 제작, 절연물 적용 등의 작업을 거치고, 이후에는 절연 저항 측정, 전압 비율 측정, 전류 유량 측정, 부하 테스트 등 다양한 검사를 진행합니다. 이를 통해 변압기의 제조 과정에서 발생할 수 있는 문제를 사전에 파악하고 조치할 수 있으며, 기능과 안전성을 확보할 수 있습니다. 변압기 제조와 검사는 정확성과 안정성을 요구하는 작업이므로 충분한 경험과 전문 지식이 필요합니다.
추가로 알면 도움되는 정보
1. 변압기 제조 과정에서는 신뢰할 수 있는 재료와 장비를 사용해야 합니다. 품질과 성능을 보장하기 위해 고품질의 실리콘강철 시트, 구리 감선 등을 선택해야 합니다.
2. 변압기 제조 과정에서는 각 부품의 규격과 요구사항을 정확히 파악해야 합니다. 각 구성 요소의 크기, 재질, 절연 두께 등이 정확해야 안전하고 정확한 제품을 만들 수 있습니다.
3. 변압기 제조 과정에서는 품질 검사와 테스트를 적절히 수행해야 합니다. 이는 변압기의 신뢰성과 안전성을 확인하기 위해 매우 중요합니다.
4. 변압기 제조 과정에서는 상세한 문서화와 기록을 필요로 합니다. 제조 과정, 검사 결과, 문제 해결과 조치, 품질 보증 등을 기록해야 합니다.
5. 변압기는 전기 설비에서 중요한 역할을 담당하므로, 국가 및 지역의 관련 규정과 표준을 준수해야 합니다. 변압기 제조 과정에서는 이러한 규정을 준수하고 검사에 통과하는 것이 필수입니다.
놓칠 수 있는 내용 정리
변압기의 제조 과정에서 놓치기 쉬운 내용은 다양합니다. 일반적으로는 부품과 재료의 품질 관리, 감선의 격리 오류, 절연 저항 검사의 부족 등이 주요한 문제입니다. 제조 과정에서는 정밀한 작업과 검사가 필요하므로 신중하게 진행해야 합니다. 또한 변압기의 제조 및 검사 과정에서 발생하는 문제를 사전에 예방하기 위해 충분한 경험과 전문 지식을 필요로 합니다.
